RISC-V XV6 LAB-NET network device

Published 2021-11-30

xv6 network-net

快速記錄一下在xv6 system 上如果要實現一個網卡驅動大致上會經過哪一些環節，算是興趣的很想知道一個OS如何實現網卡連接外部設備我們直接跳最後一個lab來了解一下，這邊只是粗略分析，結合以前看的一些東西做一些聯想與總結，在某些部分可能有理解錯誤請見諒。

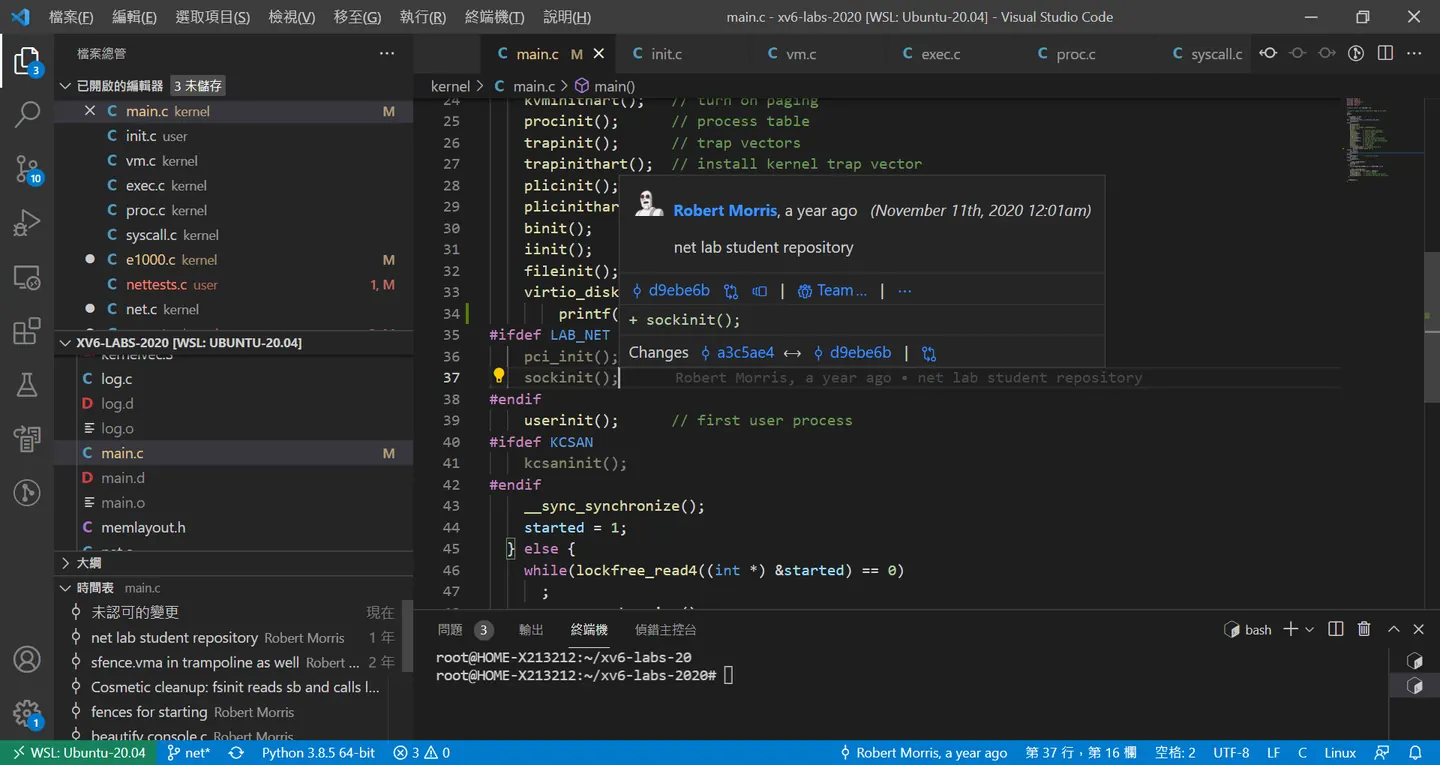

main.c

從 asm 一路跳轉過來 main，讓作業系統可以透過 c 語言去撰寫，中間會經過很多設置，這邊我們專注在code 整體流程來trace 一下

#ifdef LAB_NET
    pci_init();
    sockinit();

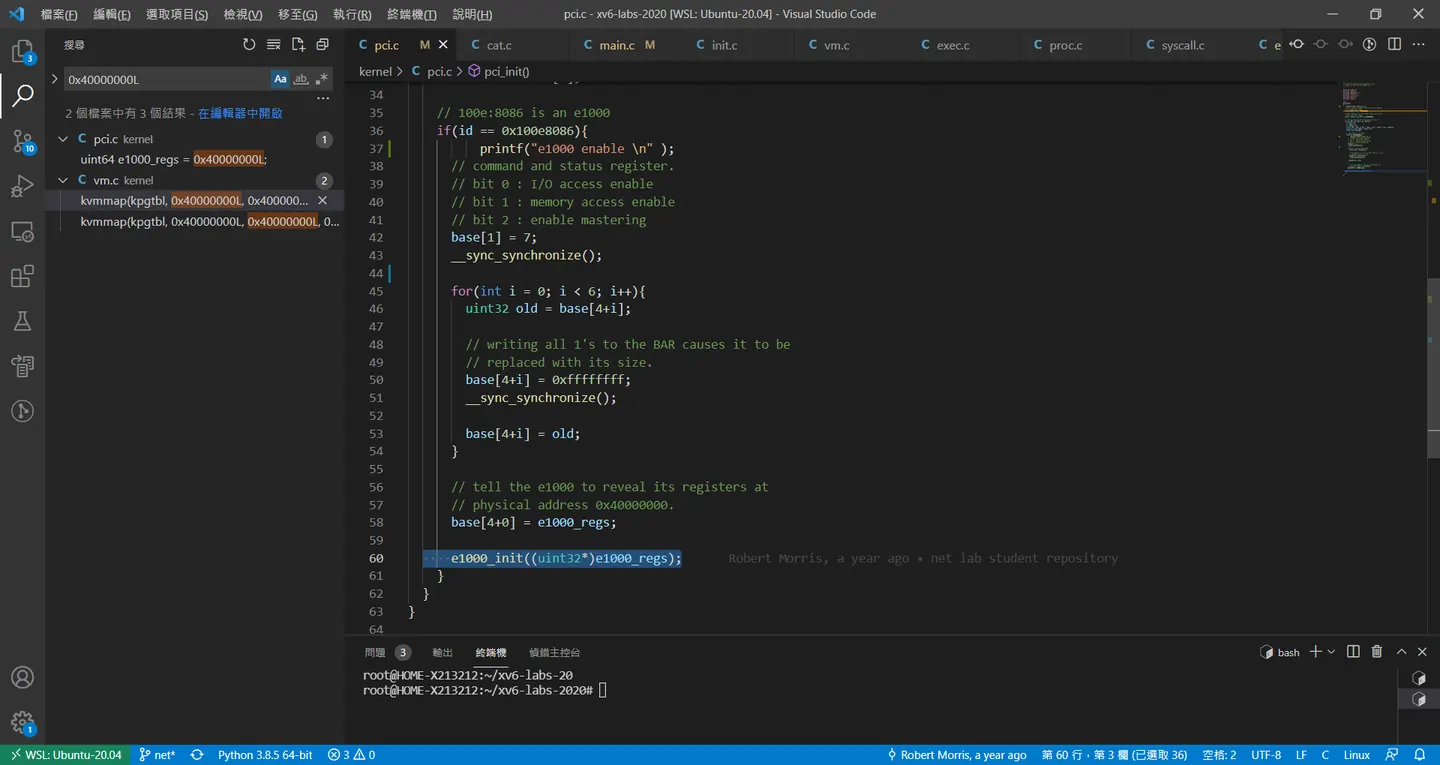

pci_init

可以看到 pci 透過 qemu 可能會在記憶體初始化的時候載入於一個記憶體區段，於vm.c 可以進一步得知register 會放在這裡，下面就是在尋找有關於網卡的id

// 100e:8086 is an e1000 if(id == 0x100e8086){

void
pci_init()
{
    printf("e1000 enable \n" );
  // we'll place the e1000 registers at this address.
  // vm.c maps this range.
  uint64 e1000_regs = 0x40000000L;

  // qemu -machine virt puts PCIe config space here.
  // vm.c maps this range.
  uint32  *ecam = (uint32 *) 0x30000000L;

  // look at each possible PCI device on bus 0.
  for(int dev = 0; dev < 32; dev++){
    int bus = 0;
    int func = 0;
    int offset = 0;
    uint32 off = (bus << 16) | (dev << 11) | (func << 8) | (offset);
    volatile uint32 *base = ecam + off;
    uint32 id = base[0];

    // 100e:8086 is an e1000
    if(id == 0x100e8086){

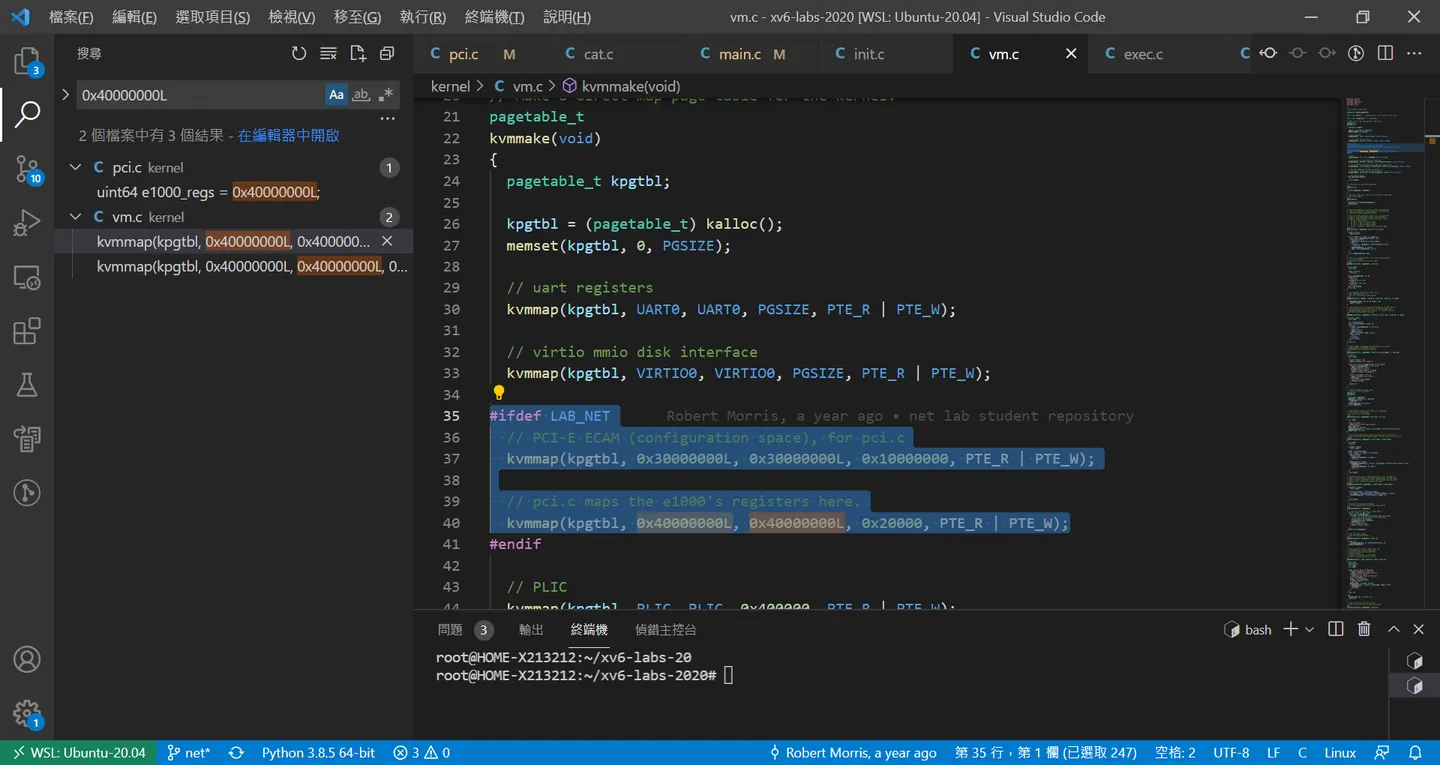

vm.c

#ifdef LAB_NET
  // PCI-E ECAM (configuration space), for pci.c
  kvmmap(kpgtbl, 0x30000000L, 0x30000000L, 0x10000000, PTE_R | PTE_W);

  // pci.c maps the e1000's registers here.
  kvmmap(kpgtbl, 0x40000000L, 0x40000000L, 0x20000, PTE_R | PTE_W);

初步推理可以得到在中斷pic 找到網卡後會進行初始化的動作

   e1000_init((uint32*)e1000_regs);

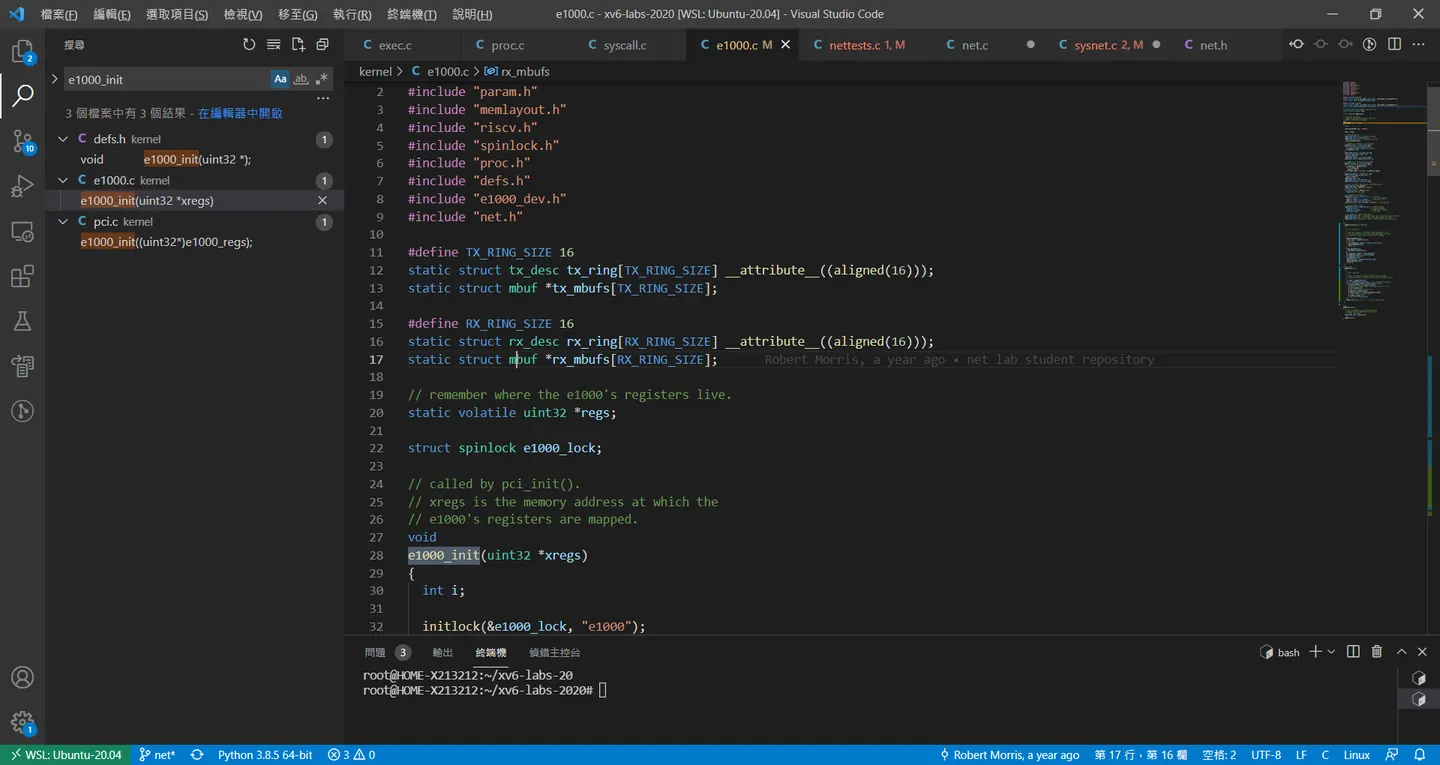

e1000.c

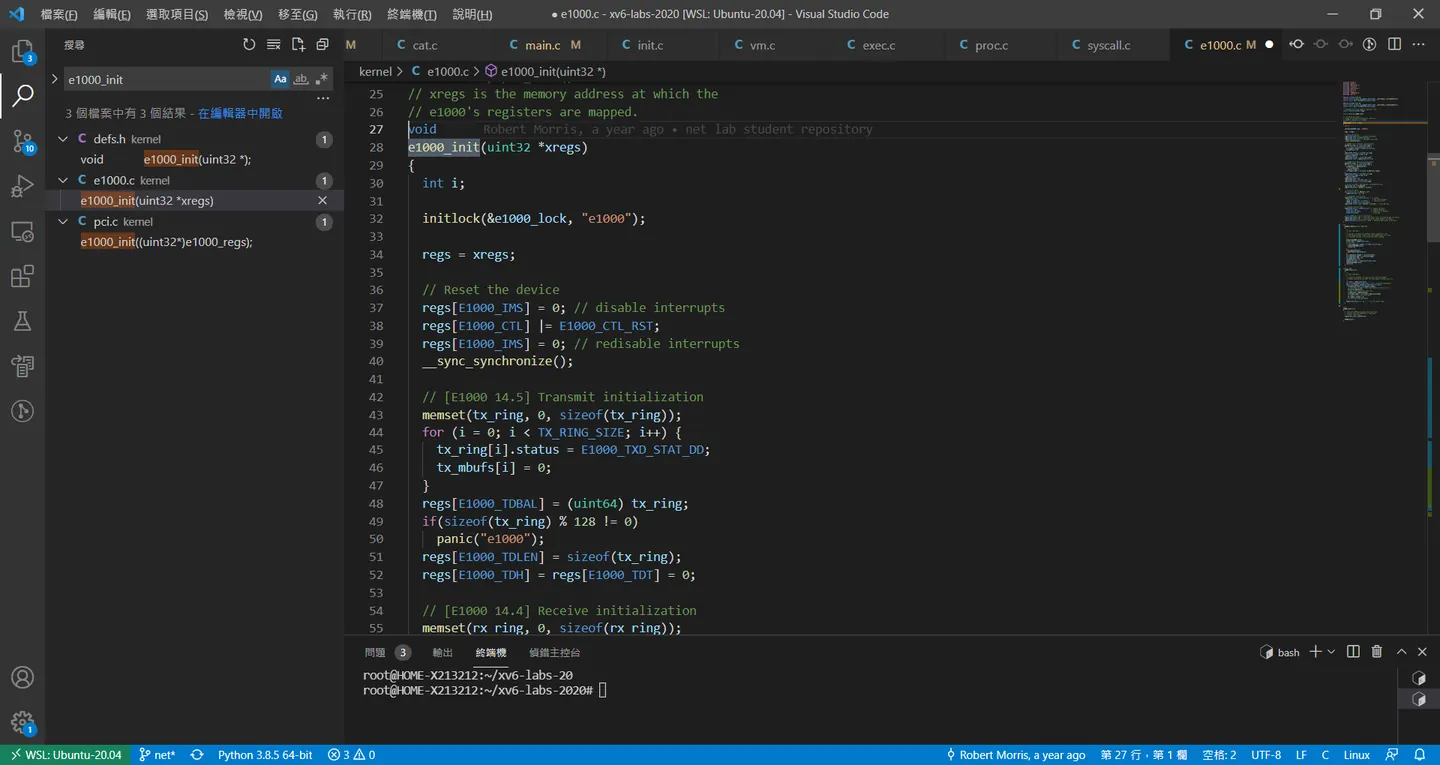

到這邊可以看到實際上的網卡，可以想成現在網卡的register 都會寫到我們剛剛的記憶體位置 uint64 e1000_regs = 0x40000000L; 可以關注於 tx_ring rx_ring 在一般中斷可能會透過 pic 主動對 system 發生interrupt，但是面對滑鼠網卡這些總不可能持續的對作業系統發生中斷，這會讓cpu 無法為其他process 進行系統調度，所以可能視情況 polling，或者讓 device 自行發出中斷，另一方面的設計概念在30 day os 也有也就是環狀的 buffer主要就是當你的設備遇到組合鍵，或者，連續得input 你的array 總不可能大小是無限大，那麼解決這種問題環狀的buffer 就是比較好的解法，當然用在教學用的xv6 作業系統也是比較好實作。

 // [E1000 14.5] Transmit initialization
  memset(tx_ring, 0, sizeof(tx_ring));
  for (i = 0; i < TX_RING_SIZE; i++) {
    tx_ring[i].status = E1000_TXD_STAT_DD;
    tx_mbufs[i] = 0;
  }
  regs[E1000_TDBAL] = (uint64) tx_ring;
  if(sizeof(tx_ring) % 128 != 0)
    panic("e1000");
  regs[E1000_TDLEN] = sizeof(tx_ring);
  regs[E1000_TDH] = regs[E1000_TDT] = 0;

  // [E1000 14.4] Receive initialization
  memset(rx_ring, 0, sizeof(rx_ring));
  for (i = 0; i < RX_RING_SIZE; i++) {
    rx_mbufs[i] = mbufalloc(0);
    if (!rx_mbufs[i])
      panic("e1000");
    rx_ring[i].addr = (uint64) rx_mbufs[i]->head;
  }
  regs[E1000_RDBAL] = (uint64) rx_ring;
  if(sizeof(rx_ring) % 128 != 0)
    panic("e1000");
  regs[E1000_RDH] = 0;
  regs[E1000_RDT] = RX_RING_SIZE - 1;
  regs[E1000_RDLEN] = sizeof(rx_ring);

mac setting

// filter by qemu's MAC address, 52:54:00:12:34:56 當網卡在一般區域網路可能可以用 MAC 當作唯一值，但是到互聯網就會需要結合 IP 來產生一組唯一值，透過ROUTER 層解析 IP HEADER 進一步把資料送到你家

  // filter by qemu's MAC address, 52:54:00:12:34:56
  regs[E1000_RA] = 0x12005452;
  regs[E1000_RA+1] = 0x5634 | (1<<31);

後面就是一些 REGISTER 的操作，讓網卡可以根據BIT 來決定動作

  // transmitter control bits.
  regs[E1000_TCTL] = E1000_TCTL_EN |  // enable
    E1000_TCTL_PSP |                  // pad short packets
    (0x10 << E1000_TCTL_CT_SHIFT) |   // collision stuff
    (0x40 << E1000_TCTL_COLD_SHIFT);
  regs[E1000_TIPG] = 10 | (8<<10) | (6<<20); // inter-pkt gap

  // receiver control bits.
  regs[E1000_RCTL] = E1000_RCTL_EN | // enable receiver
    E1000_RCTL_BAM |                 // enable broadcast
    E1000_RCTL_SZ_2048 |             // 2048-byte rx buffers
    E1000_RCTL_SECRC;                // strip CRC

  // ask e1000 for receive interrupts.
  regs[E1000_RDTR] = 0; // interrupt after every received packet (no timer)
  regs[E1000_RADV] = 0; // interrupt after every packet (no timer)
  regs[E1000_IMS] = (1 << 7); // RXDW -- Receiver Descriptor Write Back

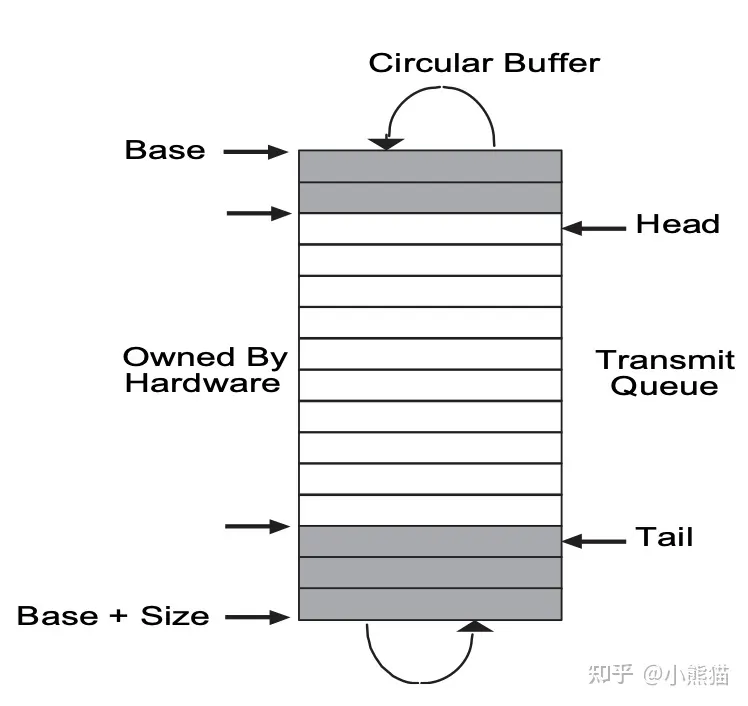

TX & RX

在實驗步驟可能要完成這兩個FUCNTION 才能進一步的通過 unittest，在這兩個裡面到底會經過哪一些步驟我們慢慢看，可以觀察裡面的tx_ring 和 buffer 到底是什麼，我們回到 xv6 的 file_system 實現

#define TX_RING_SIZE 16
static struct tx_desc tx_ring[TX_RING_SIZE] __attribute__((aligned(16)));
static struct mbuf *tx_mbufs[TX_RING_SIZE];

#define RX_RING_SIZE 16
static struct rx_desc rx_ring[RX_RING_SIZE] __attribute__((aligned(16)));
static struct mbuf *rx_mbufs[RX_RING_SIZE];

if (tx_ring[tail].status != E1000_TXD_STAT_DD) {

if(tx_mbufs[tail])

 while (rx_ring[i].status & E1000_RXD_STAT_DD) {

   net_rx(rx_mbufs[i]);

int e1000_transmit(struct mbuf* m)

int
    e1000_transmit(struct mbuf* m)
    {
      //
      // Your code here.
      //
      // the mbuf contains an ethernet frame; program it into
      // the TX descriptor ring so that the e1000 sends it. Stash
      // a pointer so that it can be freed after sending.
      //
      acquire(&e1000_lock);
      uint32 tail = regs[E1000_TDT];
      // overflow
      if (tx_ring[tail].status != E1000_TXD_STAT_DD) {
        release(&e1000_lock);
        return -1;
      }
      if(tx_mbufs[tail]){
        mbuffree(tx_mbufs[tail]);
      }
      tx_ring[tail].length = (uint16)m->len;
      tx_ring[tail].addr = (uint64)m->head;
      tx_ring[tail].cmd = 9;
      tx_mbufs[tail] = m;
      regs[E1000_TDT] = (tail+1)%TX_RING_SIZE;
      release(&e1000_lock);
      return 0;
    }

static void e1000_recv(void)

static void
    e1000_recv(void)
    {
      //
      // Your code here.
      //
      // Check for packets that have arrived from the e1000
      // Create and deliver an mbuf for each packet (using net_rx()).
      //
      int tail = regs[E1000_RDT];
      int i = (tail+1)%RX_RING_SIZE; // tail is owned by Hardware!
      while (rx_ring[i].status & E1000_RXD_STAT_DD) {
        rx_mbufs[i]->len = rx_ring[i].length;
        // send mbuf to upper level (the network stack in net.c).
        net_rx(rx_mbufs[i]);
        // get a new buffer for next recv.
        rx_mbufs[i] = mbufalloc(0);
        rx_ring[i].addr = (uint64)rx_mbufs[i]->head;
        // update status for next recv.
        rx_ring[i].status = 0;
        i = (i + 1) % RX_RING_SIZE;
      }
      regs[E1000_RDT] = i - 1; // - 1 for the while loop.
    }

xv6 filesystem / network

我們知道linux 的設計概念為，一切皆是文件在剛才的部分不管是 mbuf 還是 TX_RING，RX_RING 看起來就像是把資料放在 BUFFER，那麼 buffer 的元素放置的其實放的就是檔案端看結構體可以稍微猜一下剛才我們的環狀buffer 長這樣 https://zhuanlan.zhihu.com/p/351563871 透過讀寫 register 的狀態，因為在udp/tcp 可能在某一些情況光靠軟體的 lock 可能不太可靠，更多可能要依賴硬體的 register 狀態或者 flag 來進行精準判斷資料是否已經傳輸完畢，或者描述各種狀態

那麼當資料進來的時候又會發生什麼事情。

lwip

這邊只是稍微的看過可以把他想成，在面對無 os 或者有 os 又有網卡的嵌入式系統怎麼進行網卡上的傳輸，所以就有人利用軟體在硬體上實現一個抽象層，讓嵌入式可以進行資料上的傳輸透過封裝過後的 system_call 可以更好的銜接到我們的 os 以便可以實現網路卡驅動的部分。

我這邊把網路的data 想成不斷的在資料的片段上去加上 ip header，這邊又會涉及到 socket 的原理機制我們從測資上回推整個設計概念

/// ping(2000, dport, 1);

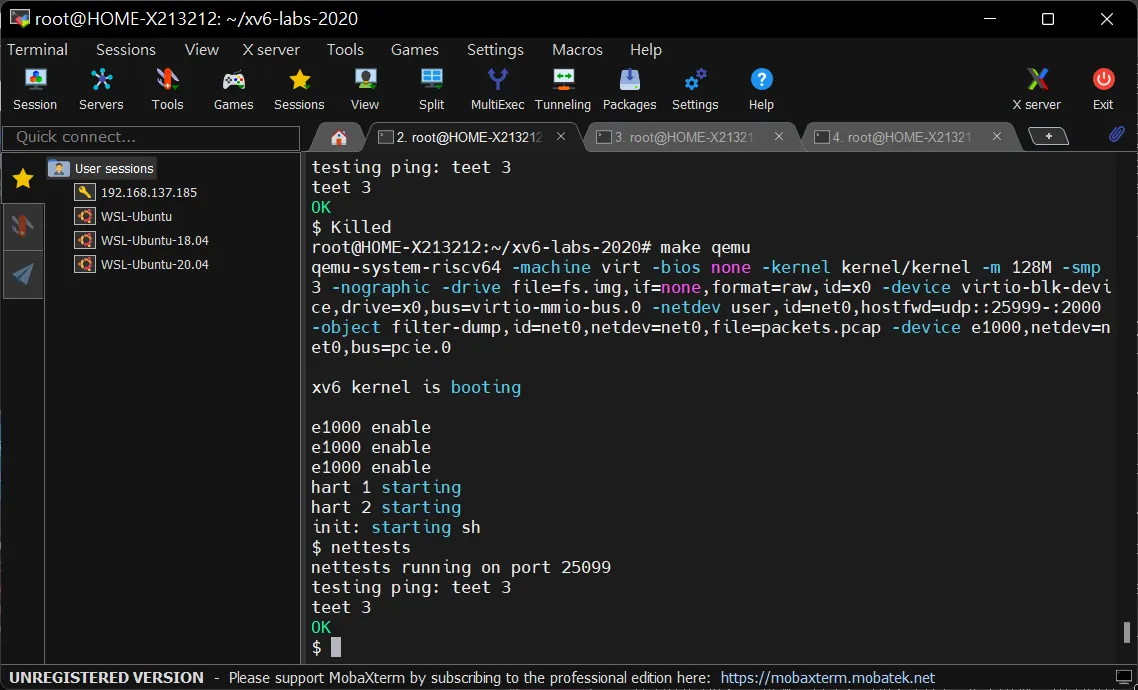

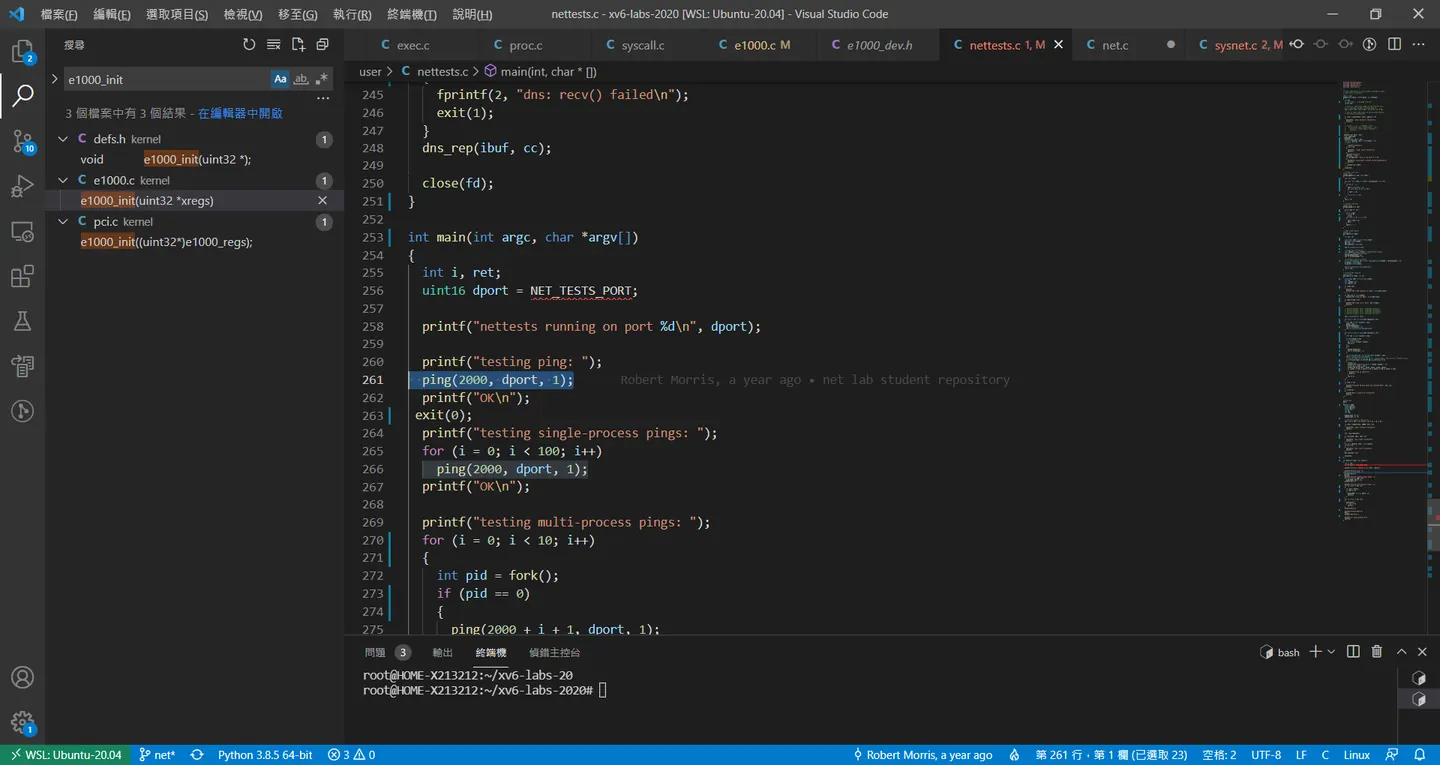

nettest / ping

  ping(2000, dport, 1);

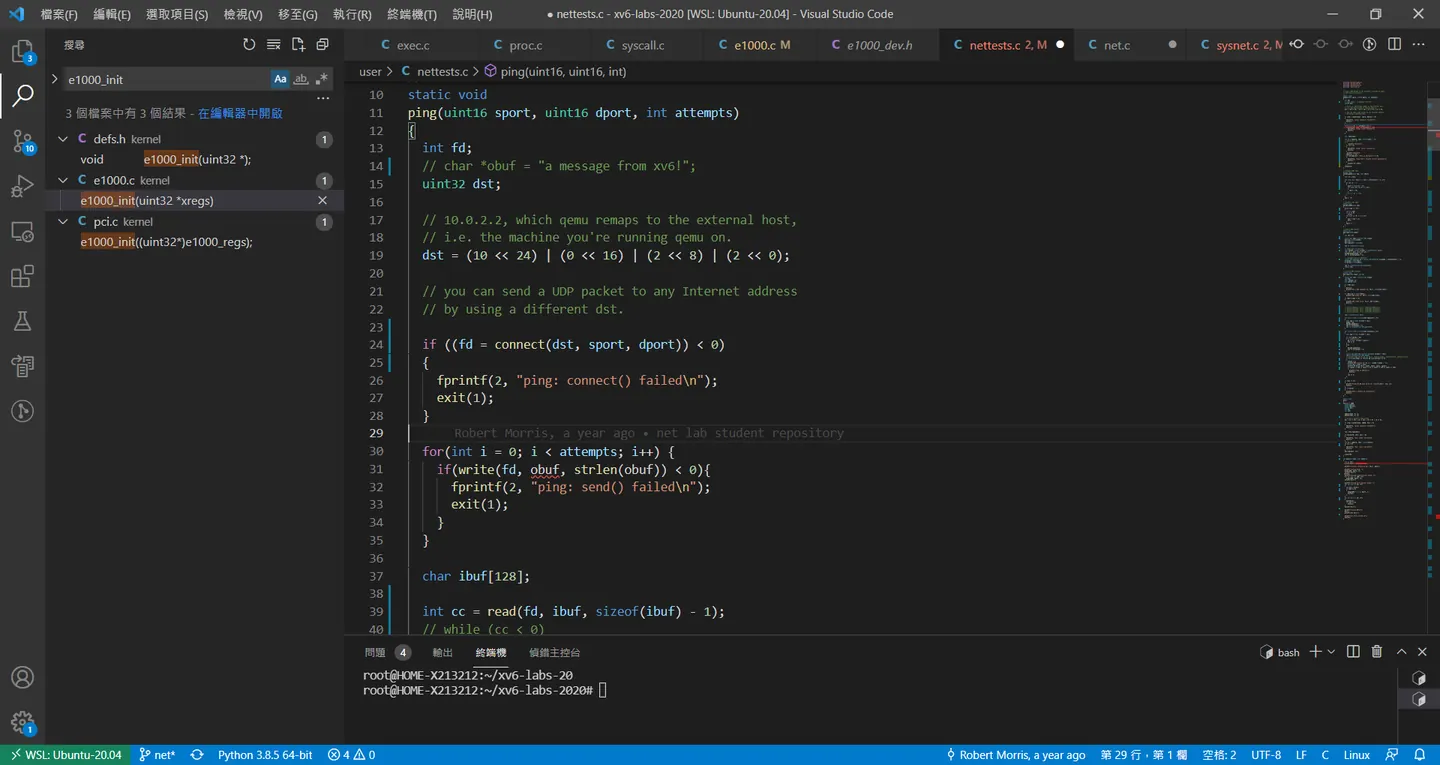

撇除一切比較關於傳輸協議的東西，我們回歸上一個小章節，linux 設計概念一切皆為檔案的方式，可以看到下列udp 傳輸範例裡面又是對 file 去做操作，當然在實驗裡面沒有實現server 的功能，只有簡單的 udp 去建立的傳輸，下列是使用udp 協議通訊的程式碼

  if ((fd = connect(dst, sport, dport)) < 0)
  {
    fprintf(2, "ping: connect() failed\n");
    exit(1);
  }

  for(int i = 0; i < attempts; i++) {
    if(write(fd, obuf, strlen(obuf)) < 0){
      fprintf(2, "ping: send() failed\n");
      exit(1);
    }
  }

  char ibuf[128];

  int cc = read(fd, ibuf, sizeof(ibuf) - 1);

我們往system call 去查看

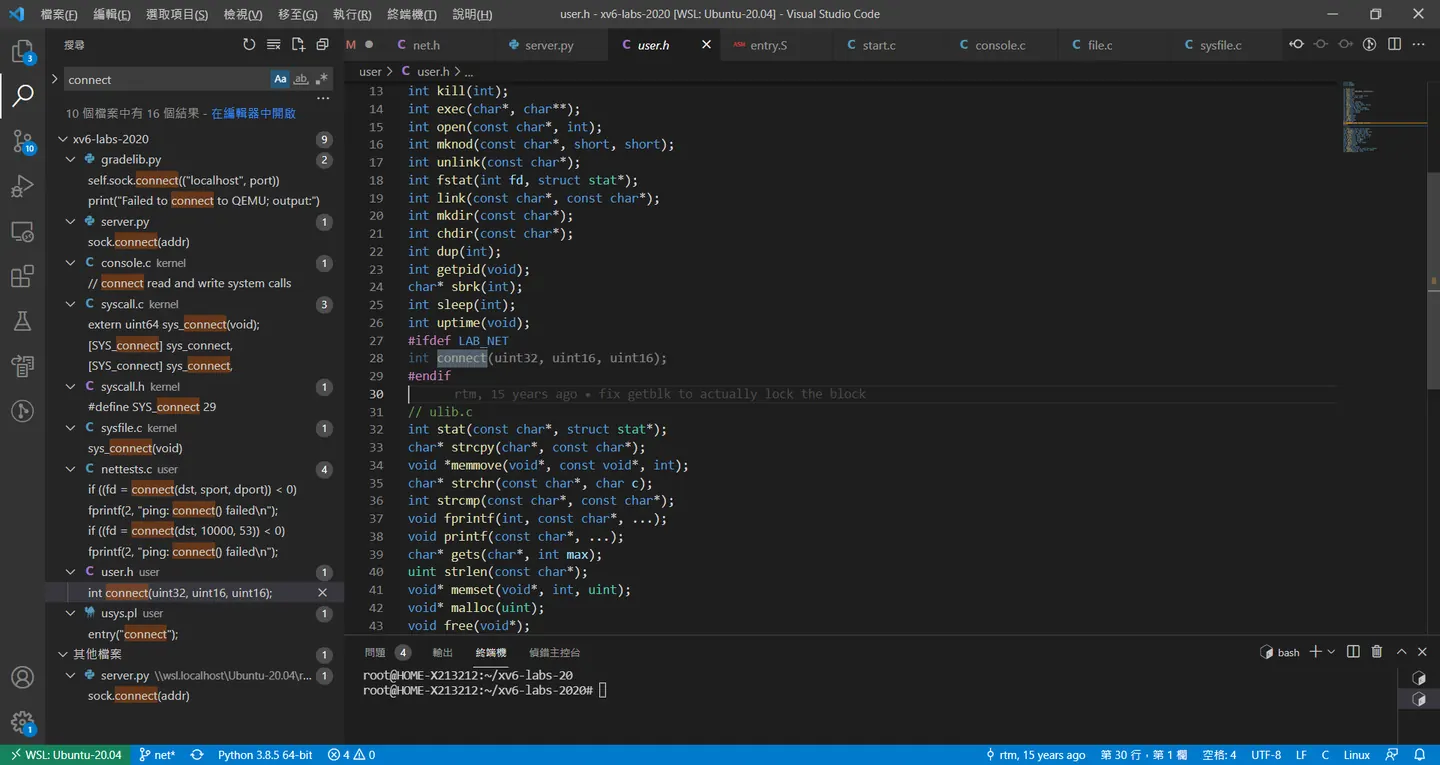

user.c

在更前面的例子有敘述怎麼構造 system call 的範例

connect

#ifdef LAB_NET
int
sys_connect(void)
{
  struct file *f;
  int fd;
  uint32 raddr;
  uint32 rport;
  uint32 lport;

  if (argint(0, (int*)&raddr) < 0 ||
      argint(1, (int*)&lport) < 0 ||
      argint(2, (int*)&rport) < 0) {
    return -1;
  }

  if(sockalloc(&f, raddr, lport, rport) < 0)
    return -1;
  if((fd=fdalloc(f)) < 0){
    fileclose(f);
    return -1;
  }

  return fd;
}
#endif

專注於 if(sockalloc(&f, raddr, lport, rport) < 0) 可以看到當我們去 connect 其實就是去產生一個檔案，其中也可以看到檔案的type 設為 (*f)->type = FD_SOCK;

int
sockalloc(struct file **f, uint32 raddr, uint16 lport, uint16 rport)
{
  struct sock *si, *pos;

  si = 0;
  *f = 0;
  if ((*f = filealloc()) == 0)
    goto bad;
  if ((si = (struct sock*)kalloc()) == 0)
    goto bad;

  // initialize objects
  si->raddr = raddr;
  si->lport = lport;
  si->rport = rport;
  initlock(&si->lock, "sock");
  mbufq_init(&si->rxq);
  (*f)->type = FD_SOCK;
  (*f)->readable = 1;
  (*f)->writable = 1;
  (*f)->sock = si;

  // add to list of sockets
  acquire(&lock);
  pos = sockets;
  while (pos) {
    if (pos->raddr == raddr &&
        pos->lport == lport &&
    pos->rport == rport) {
      release(&lock);
      goto bad;
    }
    pos = pos->next;
  }
  si->next = sockets;
  sockets = si;
  release(&lock);
  return 0;

bad:
  if (si)
    kfree((char*)si);
  if (*f)
    fileclose(*f);
  return -1;
}

我們可以建立很多 socket，這邊我的理解是在網路你可能會有很多個連線連進來，一個 socket 是絕對不夠用的所以有個 list 來進行管理

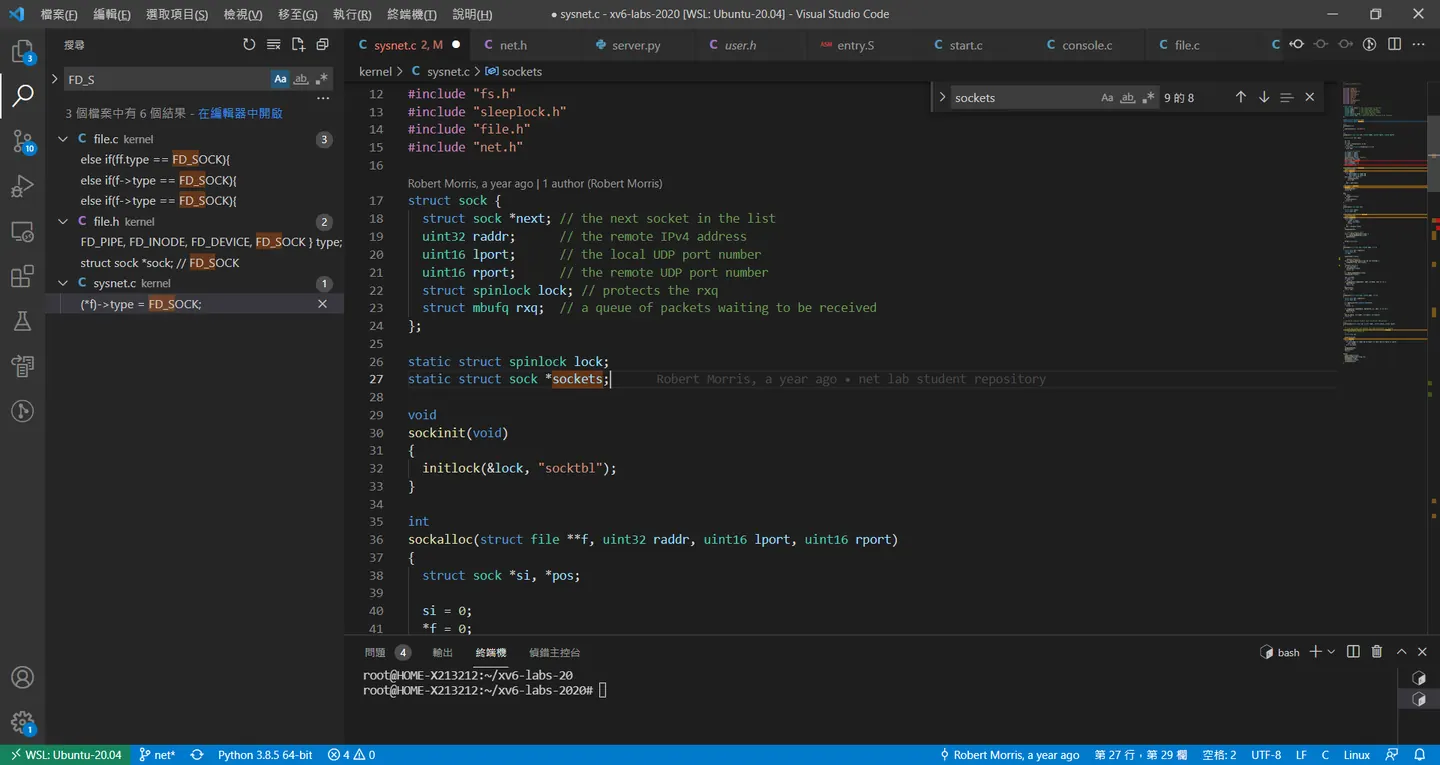

struct sock {
  struct sock *next; // the next socket in the list
  uint32 raddr;      // the remote IPv4 address
  uint16 lport;      // the local UDP port number
  uint16 rport;      // the remote UDP port number
  struct spinlock lock; // protects the rxq
  struct mbufq rxq;  // a queue of packets waiting to be received
};

如果已經找到已有的ip 和 port 則不能連線

    if (pos->raddr == raddr &&
        pos->lport == lport &&
    pos->rport == rport) {
      release(&lock);
      goto bad;

bad:
  if (si)
    kfree((char*)si);
  if (*f)
    fileclose(*f);
  return -1;

file write/read

仔細看system call 可以看到他的設計概念連到 fileread ,filewrite 其實後面底層決定讀寫要怎麼處理在前面我們有提過 FD_SOCK我們統一對 fd 去做讀寫將會判斷這個flag 來進行socket 的呼叫

uint64
sys_read(void)
{
  struct file *f;
  int n;
  uint64 p;

  if(argfd(0, 0, &f) < 0 || argint(2, &n) < 0 || argaddr(1, &p) < 0)
    return -1;
  return fileread(f, p, n);
}

uint64
sys_write(void)
{
  struct file *f;
  int n;
  uint64 p;

  if(argfd(0, 0, &f) < 0 || argint(2, &n) < 0 || argaddr(1, &p) < 0)
    return -1;

  return filewrite(f, p, n);
}

filewrite

#ifdef LAB_NET
  else if(f->type == FD_SOCK){
    r = sockread(f->sock, addr, n);
  }

fileread

#ifdef LAB_NET
  else if(f->type == FD_SOCK){
    ret = sockwrite(f->sock, addr, n);
  }

不管是sockread，sockwrite 最後都會走到我們網卡最先的完成的兩個fucntion e1000_transmit，e1000_recv

sockread

int
sockread(struct sock *si, uint64 addr, int n)
{
  struct proc *pr = myproc();
  struct mbuf *m;
  int len;

  acquire(&si->lock);

     printf("teet3\n");
  while (mbufq_empty(&si->rxq) && !pr->killed) {
    sleep(&si->rxq, &si->lock);
  }
   printf("teet\n");
  if (pr->killed) {
    release(&si->lock);
    return -1;
  }
  m = mbufq_pophead(&si->rxq);
  release(&si->lock);

  len = m->len;
  if (len > n)
    len = n;
  if (copyout(pr->pagetable, addr, m->head, len) == -1) {
    mbuffree(m);
    return -1;
  }
  mbuffree(m);
  return len;
}

sockwrite

int
sockwrite(struct sock *si, uint64 addr, int n)
{
  struct proc *pr = myproc();
  struct mbuf *m;

  m = mbufalloc(MBUF_DEFAULT_HEADROOM);
  if (!m)
    return -1;

  if (copyin(pr->pagetable, mbufput(m, n), addr, n) == -1) {
    mbuffree(m);
    return -1;
  }
  net_tx_udp(m, si->raddr, si->lport, si->rport);
  return n;
}

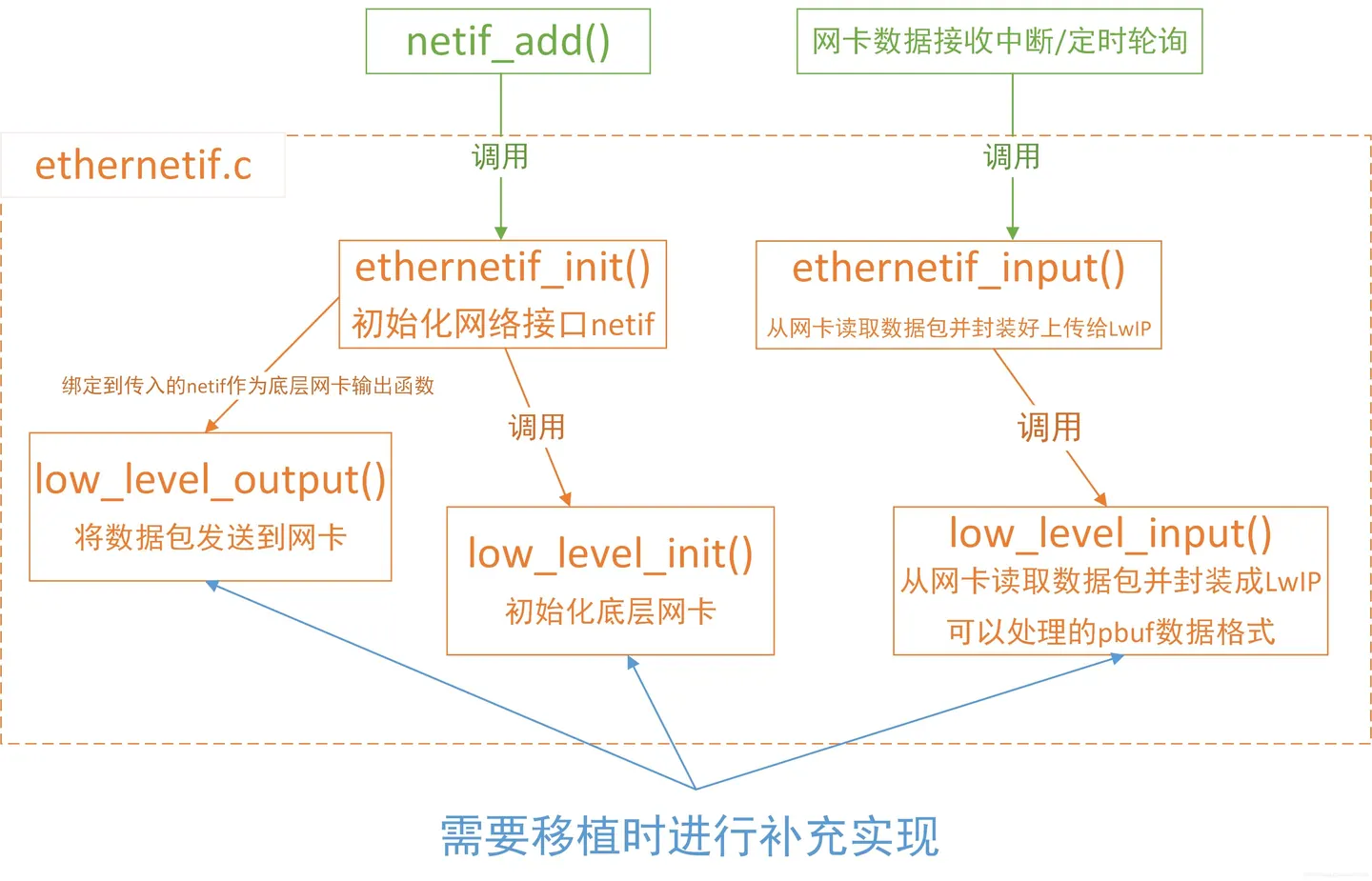

lwip 移植大概概念

https://codinglover.top/2021/06/26/lwip%E5%BA%94%E7%94%A8%E7%AC%94%E8%AE%B0%EF%BC%88%E4%B8%80%EF%BC%89%EF%BC%9Alwip%E7%A7%BB%E6%A4%8D%E7%9A%84%E4%B8%80%E4%BA%9B%E9%A2%84%E5%A4%87%E7%9F%A5%E8%AF%86/ 上面是lwip 移植到一個 os

就拿 sockwrite 來說他會走net_tx_udp跟這張圖做對比可以把他想成不斷的對我們的data 段，進行 ip header 的封裝

net_tx_udp

// sends a UDP packet
void
net_tx_udp(struct mbuf *m, uint32 dip,
           uint16 sport, uint16 dport)
{
  struct udp *udphdr;

  // put the UDP header
  udphdr = mbufpushhdr(m, *udphdr);
  udphdr->sport = htons(sport);
  udphdr->dport = htons(dport);
  udphdr->ulen = htons(m->len);
  udphdr->sum = 0; // zero means no checksum is provided

  // now on to the IP layer
  net_tx_ip(m, IPPROTO_UDP, dip);
}

net_tx_ip

// sends an IP packet
static void
net_tx_ip(struct mbuf *m, uint8 proto, uint32 dip)
{
  struct ip *iphdr;

  // push the IP header
  iphdr = mbufpushhdr(m, *iphdr);
  memset(iphdr, 0, sizeof(*iphdr));
  iphdr->ip_vhl = (4 << 4) | (20 >> 2);
  iphdr->ip_p = proto;
  iphdr->ip_src = htonl(local_ip);
  iphdr->ip_dst = htonl(dip);
  iphdr->ip_len = htons(m->len);
  iphdr->ip_ttl = 100;
  iphdr->ip_sum = in_cksum((unsigned char *)iphdr, sizeof(*iphdr));

  // now on to the ethernet layer
  net_tx_eth(m, ETHTYPE_IP);
}

net_tx_eth

static void
net_tx_eth(struct mbuf *m, uint16 ethtype)
{
  struct eth *ethhdr;

  ethhdr = mbufpushhdr(m, *ethhdr);
  memmove(ethhdr->shost, local_mac, ETHADDR_LEN);
  // In a real networking stack, dhost would be set to the address discovered
  // through ARP. Because we don't support enough of the ARP protocol, set it
  // to broadcast instead.
  memmove(ethhdr->dhost, broadcast_mac, ETHADDR_LEN);
  ethhdr->type = htons(ethtype);
  if (e1000_transmit(m)) {
    mbuffree(m);
  }
}

可以看到fucntion 最後還是透過 e1000_transmit 去送出一個packet

到此就是比較完整的一個trace，以這個LAB 來說完成的可能頂多算點對點，要完成 SERVER 的話可能進一步的了解SOCKET 目前在看這一塊，bind 我想大概就是去監控 sockets 看要用polling 方式去定時查recv 的 packet，當發生有資料進來的時候，在去看bind 查到有沒有對應的端口， listen 看端口有沒有在監聽，有的會就accept 到這邊的話可能要結合一些tcp 的概念，當然要實現一些自定義的通訊協定也可以，粗略的lab 6 概念大概是這樣。

References

Russ Cox, Frans Kaashoek, Robert Morris, xv6: a simple, Unix-like teaching operating system, MIT PDOS.
MIT PDOS / xv6-riscv — 本文分析的 RISC-V xv6 實作與 lab 原始碼。
