30 DAY os Memory Manager

Published 2021-07-11

30 Day os day 3

這幾天有點忙我們來把記憶體管理的基礎打好，接下來下一個地方可能會去研究不同任務的切換，有大致上讀過，linux kernel 0.11也是跟這個地方在不同任務的調度做不同的演算法，透過gtd 去動態切換 tss這邊，這邊看能不能直接幫這個作業系統改一些linux kernel 0.11 實驗上去 https://mooc.study.163.com/course/1000002008?tid=2403044007 但是還是要詳細抽取相關聯的地方，到時候再來決定要在linux kernel 0.11 上實作gui還是在這個os 上實現其他功能等等

memory 統計

這邊前面有稍微提到計算機結構 memory spatial localit、、的一些東西，就是假設在一個迴圈裡，裡面的變數其實那些varable 的位置可以被存在快取裡，spatial 這一章可能會教大家怎麼去讀出一共使用多少memory 空間

内存检查时，要往内存里随便写入一个值，然后马上读取，来检查读取的值与写入的值是否相等。如果内存连接正常，则写入的值能够记在内存里。如果没连接上，则读出的值肯定是乱七八糟的。方法很简单。但是，如果CPU里加上了缓存会怎么样呢？写入和读出的不是内存，而是缓存。结果，所有的内存都“正常”，检查处理不能完成。

這個就是他使用的方式直接上code來看

bootpack.c

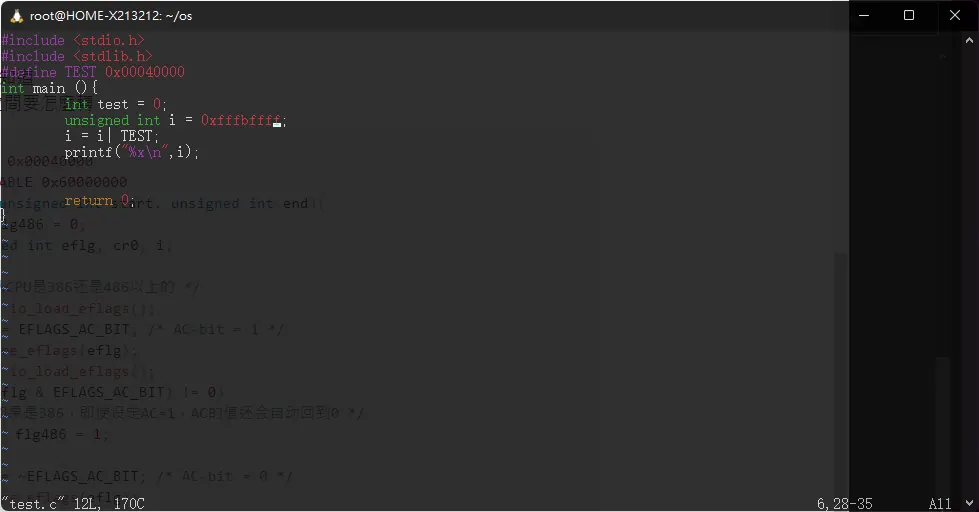

會覺得難懂，可能是不太知道這邊要直接跑code 去看比較清楚 define 和 unsigned int 之間要怎麼轉

code

#include <stdio.h>
#include <stdlib.h>
#define TEST 0x00040000
int main (){
        int test = 0;
        unsigned int i = 0xfffbffff;
        i = i| TEST;
        printf("%x\n",i);

        return 0;
}

簡單來說下面這段程式碼，就是 eflag 我們在以前的章節有提過這是假設有發生進位這邊的 eflag 就會更改，而我們現在這些動作就是先把 eflag 讀近來，再去做 or 他這邊的意思是，假設不管一開始有沒有怎樣都當嘗試把 ac-flag 進行寫入他用這樣的方式去判斷 cpu 到底是386 還是 486 這邊可以看到程式碼又透過io_store_eflags(eflg); 再把修改完後的eflg 再存入這邊的化可以看到假設是386的話他還是會跑為0，因為根本就沒這個ac-flag 當然你不能寫所以下一次階段還是會維持之前的數值，反之則你是 flag486 然後往下可以看到不管怎樣對這個 ac-flag 進行讀寫他這邊又用and 反向過後的 eflag 則假設有值的話你還是會有值最後復原原先的 eflag 接下來則去呼叫 memtest_sub 來檢查memory使用率這就是他這段程式碼要做的事情

code

#define EFLAGS_AC_BIT 0x00040000
#define CR0_CACHE_DISABLE 0x60000000

簡單來說 unsigned int memtest(unsigned int start, unsigned int end){ char flg486 = 0; unsigned int eflg, cr0, i;

code

    /* 确认CPU是386还是486以上的 */
    eflg = io_load_eflags();
    eflg |= EFLAGS_AC_BIT; /* AC-bit = 1 */
    io_store_eflags(eflg);
    eflg = io_load_eflags();
    if ((eflg & EFLAGS_AC_BIT) != 0)
    { /* 如果是386，即使设定AC=1，AC的值还会自动回到0 */
        flg486 = 1;
    }
    eflg &= ~EFLAGS_AC_BIT; /* AC-bit = 0 */
    io_store_eflags(eflg);
    if (flg486 != 0)
    {
        cr0 = load_cr0();
        cr0 |= CR0_CACHE_DISABLE; /* 禁止缓存 */
        store_cr0(cr0);
    }
    i = memtest_sub(start, end);
    if (flg486 != 0)
    {
        cr0 = load_cr0();
        cr0 &= ~CR0_CACHE_DISABLE; /* 允许缓存 */
        store_cr0(cr0);
    }
    return i;

}

code

## memtest_sub
這裡算是第一代的計算memory 總共有多少容量的code

code

memtest_sub unsigned int memtest_sub(unsigned int start, unsigned int end)
{
    unsigned int i, *p, old, pat0 = 0xaa55aa55, pat1 = 0x55aa55aa;
    for (i = start; i <= end; i += 4)
    {
        p = (unsigned int *)i;
        old = *p;         /* 先记住修改前的值 */
        *p = pat0;        /* 试写 */
        *p ^= 0xffffffff; /* 反转 */
        if (*p != pat1)
        { /* 检查反转结果 */
        not_memory:
            *p = old;
            break;
        }
        *p ^= 0xffffffff; /* 再次反转 */
        if (*p != pat0)
        { /* 检查值是否恢复 */
            goto not_memory;
        }
        *p = old; /* 恢复为修改前的值 */
    }
    return i;
}

code

## memtest_sub sec quick version
他原因就是假設如果只要單純計算容量的話，應該就不用再去嘗試去讀寫，預設所有memory 都可讀可寫
她就每4k開始算，總容量為 32mb

unsigned int memtest_sub(unsigned int start, unsigned int end) { unsigned int i, p, old, pat0 = 0xaa55aa55, pat1 = 0x55aa55aa; for (i = start; i <= end; i += 0x1000) { p = (unsigned int ) (i + 0xffc); old = p; / 先记住修改前的值 / p = pat0; / 试写 / p ^= 0xffffffff; / 反转 / if (p != pat1) { / 检查反转结果 / not_memory: p = old; break; } p ^= 0xffffffff; / 再次反转 / if (p != pat0) { / 检查值是否恢复 / goto not_memory; } p = old; / 恢复为修改前的值 / } return i; }

code

## bootpack.c
他這邊，因為compiler 幫他做最佳化導致他的程式碼

i = memtest(0x00400000, 0xbfffffff) / (1024 * 1024); sprintf(s, "memory %dMB", i); putfonts8_asc(binfo->vram, binfo->scrnx, 0, 32, COL8_FFFFFF, s);

code

暂时先使用以上程序对0x00400000～0xbfffffff范围的内存进行检查。这个程序最大可以识别
3GB范围的内存。0x00400000号以前的内存已经被使用了（参考8.5节的内存分布图），没有内存，
程序根本运行不到这里，所以我们没做内存检查。如果以byte或KB为单位来显示结果不容易看明
白，所以我们以MB为单位。
也不知道能不能正常运行。如果在QEMU上运行，根据模拟器的设定，内存应该为32MB。
运行“make run”。

變成這樣
## memtest_sub compiler optimization

unsigned int memtest_sub(unsigned int start, unsigned int end) { unsigned int i; for (i = start; i <= end; i += 0x1000) { } return i; }

code

所以作者又乾脆去寫一個asm 版本的統計 asm

## memtest_sub asm version
可能會懷疑的就是 push 會影響 esp 位置 ，再來就是這些register 被拿來當作變數使用難度應該還可以主要對照
memtest_sub sec quick version 程式碼搬過來

_memtest_sub: ; unsigned int memtest_sub(unsigned int start, unsigned int end) PUSH EDI ; （由于还要使用EBX, ESI, EDI） esp+4 PUSH ESI esp+4 PUSH EBX esp+4 MOV ESI,0xaa55aa55 ; pat0 = 0xaa55aa55; MOV EDI,0x55aa55aa ; pat1 = 0x55aa55aa; MOV EAX,[ESP+12+4] ; i = start; = 12 繼續只向第一個 start mts_loop: MOV EBX,EAX ADD EBX,0xffc ; p = i + 0xffc; MOV EDX,[EBX] ; old = p; MOV [EBX],ESI ; p = pat0; XOR DWORD [EBX],0xffffffff ; p ^= 0xffffffff; CMP EDI,[EBX] ; if (p != pat1) goto fin; JNE mts_fin XOR DWORD [EBX],0xffffffff ; p ^= 0xffffffff; CMP ESI,[EBX] ; if (p != pat0) goto fin; JNE mts_fin MOV [EBX],EDX ; p = old; ADD EAX,0x1000 ; i += 0x1000; CMP EAX,[ESP+12+8] ; if (i <= end) goto mts_loop; JBE mts_loop POP EBX POP ESI POP EDI RET mts_fin: MOV [EBX],EDX ; p = old; POP EBX POP ESI POP EDI RET

code

到這一節可以看到這邊書中的內容可以去統計 memory 的容量從 0x00400000, 0xbfffffff 每 4k 統計

管理 memory

這一節前面有大致提到過怎麼去統計這一節是要講怎麼分配，在一台電腦裡每個不同的 application 都有各自不同的記憶體，這邊是再說要怎麼去 free

bootpack.c

HariMain

code

#define MEMMAN_ADDR 0x003c0000
void HariMain(void)
{
    （中略）
    unsigned int memtotal;
    struct MEMMAN *memman = (struct MEMMAN *)MEMMAN_ADDR;
    （中略）
    memtotal = memtest(0x00400000, 0xbfffffff);
    memman_init(memman);
    memman_free(memman, 0x00001000, 0x0009e000); /* 0x00001000 - 0x0009efff */
    memman_free(memman, 0x00400000, memtotal - 0x00400000);
    （中略）
    sprintf(s, "memory %dMB free : %dKB",
            memtotal / (1024 * 1024), memman_total(memman) / 1024);
    putfonts8_asc(binfo->vram, binfo->scrnx, 0, 32, COL8_FFFFFF, s);

alloc

code

    #define MEMMAN_FREES 4090 /* 大约是32KB*/
    struct FREEINFO
    { /* 可用信息 */
        unsigned int addr, size;
    };
    struct MEMMAN
    { /* 内存管理 */
        int frees, maxfrees, lostsize, losts;
        struct FREEINFO free[MEMMAN_FREES];
    };
    void memman_init(struct MEMMAN * man)
    {
        man->frees = 0;    /* 可用信息数目 */
        man->maxfrees = 0; /* 用于观察可用状况：frees的最大值 */
        man->lostsize = 0; /* 释放失败的内存的大小总和 */
        man->losts = 0;    /* 释放失败次数 */
        return;
    }
    unsigned int memman_total(struct MEMMAN * man)
    /* 报告空余内存大小的合计 */
    {
        unsigned int i, t = 0;
        for (i = 0; i < man->frees; i++)
        {
            t += man->free[i].size;
        }
        return t;
    }
    unsigned int memman_alloc(struct MEMMAN * man, unsigned int size)
    /* 分配 */
    {
        unsigned int i, a;
        for (i = 0; i < man->frees; i++)
        {
            if (man->free[i].size >= size)
            {
                /* 找到了足够大的内存 */
                a = man->free[i].addr;
                man->free[i].addr += size;
                man->free[i].size -= size;
                if (man->free[i].size == 0)
                {
                    /* 如果free[i]变成了0，就减掉一条可用信息 */
                    man->frees--;
                    for (; i < man->frees; i++)
                    {
                        man->free[i] = man->free[i + 1]; /* 代入结构体 */
                    }
                }
                return a;
            }
        }
        return 0; /* 没有可用空间 */
    }

free

code

     int memman_free(struct MEMMAN * man, unsigned int addr, unsigned int size)
    /* 释放 */
    {
        int i, j;
        /* 为便于归纳内存，将free[]按照addr的顺序排列 */
        /* 所以，先决定应该放在哪里 */
        for (i = 0; i < man->frees; i++)
        {
            if (man->free[i].addr > addr)
            {
                break;
            }
        }
        /* free[i - 1].addr < addr < free[i].addr */
        if (i > 0)
        {
            /* 前面有可用内存 */
            if (man->free[i - 1].addr + man->free[i - 1].size == addr)
            {
                /* 可以与前面的可用内存归纳到一起 */
                man->free[i - 1].size += size;
                if (i < man->frees)
                {
                    /* 后面也有 */
                    if (addr + size == man->free[i].addr)
                    {
                        /* 也可以与后面的可用内存归纳到一起 */
                        man->free[i - 1].size += man->free[i].size;
                        /* man->free[i]删除 */
                        /* free[i]变成0后归纳到前面去 */
                        man->frees--;
                        for (; i < man->frees; i++)
                        {
                            man->free[i] = man->free[i + 1]; /* 结构体赋值 */
                        }
                    }
                }
                return 0; /* 成功完成 */
            }
        }
        /* 不能与前面的可用空间归纳到一起 */
        if (i < man->frees)
        {
            /* 后面还有 */
            if (addr + size == man->free[i].addr)
            {
                /* 可以与后面的内容归纳到一起 */
                man->free[i].addr = addr;
                man->free[i].size += size;
                return 0; /* 成功完成 */
            }
        }
        /* 既不能与前面归纳到一起，也不能与后面归纳到一起 */
        if (man->frees < MEMMAN_FREES)
        {
            /* free[i]之后的，向后移动，腾出一点可用空间 */
            for (j = man->frees; j > i; j--)
            {
                man->free[j] = man->free[j - 1];
            }
            man->frees++;
            if (man->maxfrees < man->frees)
            {
                man->maxfrees = man->frees; /* 更新最大值 */
            }
            man->free[i].addr = addr;
            man->free[i].size = size;
            return 0; /* 成功完成 */
        }
        /* 不能往后移动 */
        man->losts++;
        man->lostsize += size;
        return -1; /* 失败 */
    }

0x00000000 - 0x000fffff : 虽然在启动中会多次使用，但之后就变空。（1MB） 0x00100000 - 0x00267fff : 用于保存软盘的内容。（1440KB） 0x00268000 - 0x0026f7ff : 空（30KB） 0x0026f800 - 0x0026ffff : IDT （2KB） 0x00270000 - 0x0027ffff : GDT （64KB） 0x00280000 - 0x002fffff : bootpack.hrb（512KB） 0x00300000 - 0x003fffff : 栈及其他（1MB） 0x00400000 - : 空這個是8.5 章節作者提到的這邊有看到作者的用於記憶體管理的分布圖，他說他只是隨便挑其中，並沒有什麼跟硬體知識做關聯

code

memman_free(memman, 0x00001000, 0x0009e000); /* 0x00001000 - 0x0009efff */
這塊記憶體是幹嘛用的，可能是測試用的，可能後面看完才能來解釋這一塊，不前不知道用途

memtotal = memtest(0x00400000, 0xbfffffff);
memman_init(memman);
memman_free(memman, 0x00400000, memtotal - 0x00400000);

memtotal = memtest(0x00400000, 0xbfffffff); 假設上限到 0x00400000 - 0xbfffffff 32mb 幾乎上一段程式碼只會走下面這些流程，依照他說的，這邊可能只是去free某一塊記憶體然後標註為 free 也就是取一段範圍並設置

code

man->free[i].addr = addr;
man->free[i].size = size;

code

    /* 既不能与前面归纳到一起，也不能与后面归纳到一起 */
        if (man->frees < MEMMAN_FREES)
        {
            /* free[i]之后的，向后移动，腾出一点可用空间 */
            for (j = man->frees; j > i; j--)
            {
                man->free[j] = man->free[j - 1];
            }
            man->frees++;
            if (man->maxfrees < man->frees)
            {
                man->maxfrees = man->frees; /* 更新最大值 */
            }
            man->free[i].addr = addr;
            man->free[i].size = size;
            return 0; /* 成功完成 */
        }

搭配 alloc 和 free 流程

這邊實際應用可能要結合 alloc 比較看得懂

也就是同一個 memman 可能會管理很多free 陣列可以透過上層的 free 來計算目前可用的free陣列有多少，一個 free[0] 裡面又有分 size 和 addr 則他的意思就是我先宣告有一塊記憶體位置

也就是 free[0] memman_free(memman, 0x00001000, 0x0009e000); / 0x00001000 - 0x0009efff / 現在我要去申請兩塊記憶體 address1 = memman_alloc(memman,0x00001000); address2 = memman_alloc(memman,0x00001000); 則分別存到 unsigned int 的位置分別可得到 0x1000 0x2000 也就是記憶體目前的位移從 free[0].addr + size 0x00001000+0x00001000 得到下一個addr的偏移量和減去 free[0].size 預先的 free[0].size 當 size =0 則這塊free 就沒辦法再用了這一段就是 alloc 的程式碼內容

那麼在看 free程式碼就會比較好懂了也就是他內容的就是在找 free陣列裡的addr + size 的偏移能夠剛好符合你所要記憶體區段也就是很像 glibc 裡面 malloc 和 free https://wzt.ac.cn/2019/03/15/glibc_analyse2/ glibc 裡面free 那麼free這個程式主要就是要怎麼把這一塊記憶體回收，避免某些記憶體不能去做讀寫與釋放作者這段程式碼來解釋就是

第一段先找前面addr 到+ size 能不能符合你所釋放的區段有的話則進行合併，假設真的找到了則直接return 0 否則就進入到第二段要注意 man->free[i].addr 比 addr 大所以 i 會小於 man->frees 假設第一段程式碼判斷完還是不行則代表全部已經找完一遍了所以就找符合 (addr + size == man->free[i].addr) 這段程式碼又代表不一定是最後但是後面addr +size 還有其他記憶體位置則更新 free 位置範圍 man->free[i].addr = addr; man->free[i].size += size; 則這一塊的 free [i] 位置從 free[i].addr ~ free[i].addr+size reutnr 0 第三段最後則在小於MEMMAN_FREES 區段最大值 && if (i < man->frees) 第二區段條件符合但是但是還是沒辦法alloc addr + size == man->free[i].addr 找不到符合的區段，所以要產生一塊記憶體位置空間了，則假設下面片段假設記憶體區段 9 和 10

code

        i= 9
        j= 10
        10 9

可以看到 i =9 的話假設 j = 10 將原本10記憶體範圍則會指向 9的記憶體範圍(後面位置都要重新規劃) ，則下一次10位置可能會被重新分配成新的記憶體範圍而當前記憶體區段 9的位置將被更新成目前新的記憶體範圍

code

    man->frees++;
    if (man->maxfrees < man->frees)
    {
        man->maxfrees = man->frees; /* 更新最大值 */
    }
    man->free[i].addr = addr;
    man->free[i].size = size;

code

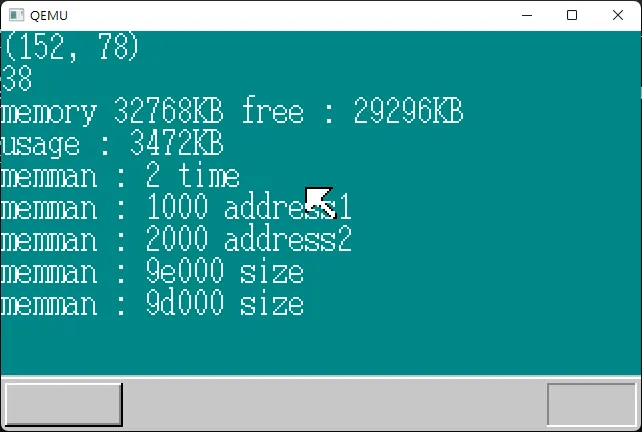

#define MEMMAN_ADDR 0x003c0000

void HariMain(void)
{
    struct BOOTINFO *binfo = (struct BOOTINFO *) ADR_BOOTINFO;
    char s[40], mcursor[256], keybuf[32], mousebuf[128];
    int mx, my, i;
    struct MOUSE_DEC mdec;

    unsigned int memtotal;
    unsigned int address1;
    unsigned int address2;
    struct MEMMAN *memman = (struct MEMMAN *) MEMMAN_ADDR;

    init_gdtidt();
    init_pic();
    io_sti(); /* IDT/PIC的初始化已经完成，于是开放CPU的中断 */

    fifo8_init(&keyfifo, 32, keybuf);
    fifo8_init(&mousefifo, 128, mousebuf);
    io_out8(PIC0_IMR, 0xf9); /* 开放PIC1和键盘中断(11111001) */
    io_out8(PIC1_IMR, 0xef); /* 开放鼠标中断(11101111) */

    init_keyboard();
    enable_mouse(&mdec);
    memtotal = memtest(0x00400000, 0xbfffffff);
    init_palette();
    init_screen8(binfo->vram, binfo->scrnx, binfo->scrny);
    memman_init(memman);
    memman_free(memman, 0x00001000, 0x0009e000); /* 0x00001000 - 0x0009efff */


    sprintf(s, "memman : %x time",memman->free[0].size );
    putfonts8_asc(binfo->vram, binfo->scrnx, 0, 112, COL8_FFFFFF, s);

    address1 = memman_alloc(memman,0x00001000);

    sprintf(s, "memman : %x time",memman->free[0].size );
    putfonts8_asc(binfo->vram, binfo->scrnx, 0, 128, COL8_FFFFFF, s);

    address2 = memman_alloc(memman,0x00001000);
    memman_free(memman, 0x00400000, memtotal - 0x00400000);

    mx = (binfo->scrnx - 16) / 2; /* 计算画面中心坐标 */
    my = (binfo->scrny - 28 - 16) / 2;
    init_mouse_cursor8(mcursor, COL8_008484);
    putblock8_8(binfo->vram, binfo->scrnx, 16, 16, mx, my, mcursor, 16);
    sprintf(s, "(%d, %d)", mx, my);
    putfonts8_asc(binfo->vram, binfo->scrnx, 0, 0, COL8_FFFFFF, s);

    sprintf(s, "memory %dKB free : %dKB", memtotal / (1024), memman_total(memman) / 1024,((memtotal / (1024))- (memman_total(memman) / 1024)));
    putfonts8_asc(binfo->vram, binfo->scrnx, 0, 32, COL8_FFFFFF, s);
    sprintf(s, "usage : %dKB", ((memtotal / (1024))- (memman_total(memman) / 1024)));
    putfonts8_asc(binfo->vram, binfo->scrnx, 0, 48, COL8_FFFFFF, s);

    sprintf(s, "memman : %x time",memman->frees );
    putfonts8_asc(binfo->vram, binfo->scrnx, 0, 64, COL8_FFFFFF, s);


    sprintf(s, "memman : %x time",address1 );
    putfonts8_asc(binfo->vram, binfo->scrnx, 0, 80, COL8_FFFFFF, s);

    sprintf(s, "memman : %x time",address2 );
    putfonts8_asc(binfo->vram, binfo->scrnx, 0, 96, COL8_FFFFFF, s);

alloc & free 4k

我们要编写一些总是以0x1000字节为单位进行内存分配和释放的函数，它们会把指定的内存大小按0x1000字节为单位向上舍入（ roundup），而之所以要以0x1000字节为单位，是因为笔者觉得这个数比较规整。另外，0x1000字节的大小正好是4KB

memory.c

code

unsigned int memman_alloc_4k(struct MEMMAN *man, unsigned int size)
{
 unsigned int a;
 size = (size + 0xfff) & 0xfffff000;
 a = memman_alloc(man, size);
 return a;
}

code

int memman_free_4k(struct MEMMAN *man, unsigned int addr, unsigned int size)
{
 int i;
 size = (size + 0xfff) & 0xfffff000;
 i = memman_free(man, addr, size);
 return i;
}

References

川合秀實，《30日でできる！OS自作入門》，毎日コミュニケーションズ，2006，ISBN 978-4-8399-1984-9. Book record
yourtion/30dayMakeOS — 本文使用的中文學習用原始碼倉庫。
